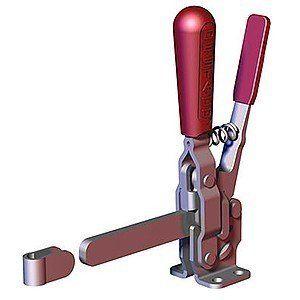

Destaco 207-LR | Vertical Hold-Down Toggle Locking Clamp
Description
207-LR Vertical Hold-Down Toggle Locking Clamp
Model no.: 207-LR
Maximum Holding Capacity (N): 2,220
Maximum Holding Capacity (lbsf): 500
Clamp Arm Length (mm): 88.4
Clamp Arm Length (in): 3.480
Height Under Clamp Arm (mm): 32.0
Height Under Clamp Arm (in): 1.260
Clamp Bar Opening (+10°) (degrees): 99
Handle Opening (+10°): 57
Standard Material: Steel
Toggle Lock Plus: Yes
Accommodates Workpiece Variation: No
Base Mounting Style: Flange
Clamp Arm Style: Long Solid Bar
Handle: Vertical
Service Environment: Normal
Duty Cycle: 2
Product Type: Standard
Holding force: 2000: N
Angle: 100°
Weight (kg): 0.45 (0.99 lb)
Additional Features:
Supplied with neoprene spindle
With Toggle Lock Plus
Ergonomic handle grip included
Application: Welding: Poor/Low, Assembly: Excellent/High, Checking Fixtures: Excellent/High, Machining: Poor/Low, Wood-Working: Excellent/High, Closures: Excellent/High, Food Processing: Fair/Medium
Specifications
Handle :
VerticalDuty Cycle :
2Weight (lb) :
0.99Product Type :
StandardBolt Retainer :
207105Product Series :
207Clamp Arm Style :
Long Solid BarDistributorGroup :
Workholding (Manual, Power and Hydraulic Clamps)Product Function :
ClampingToggle Lock Plus :
YesStandard Material :
SteelBase Mounting Style :
FlangeService Environment :
NormalApplication - Welding :
Poor/LowClamp Arm Length (in) :
3.48Application - Assembly :
Excellent/HighApplication - Closures :
Excellent/HighHandle Opening (+10°) :
57Application - Machining :
Poor/LowApplication - Wood-Working :
Excellent/HighHeight Under Clamp Arm (in) :
1.26Application - Food Processing :
Fair/MediumMaximum Holding Capacity (lbf) :
500Accomodates Workpiece Variation :
NoApplication - Checking Fixtures :
Excellent/HighClamp Bar Opening (+10°) (degrees) :
99Downloads
