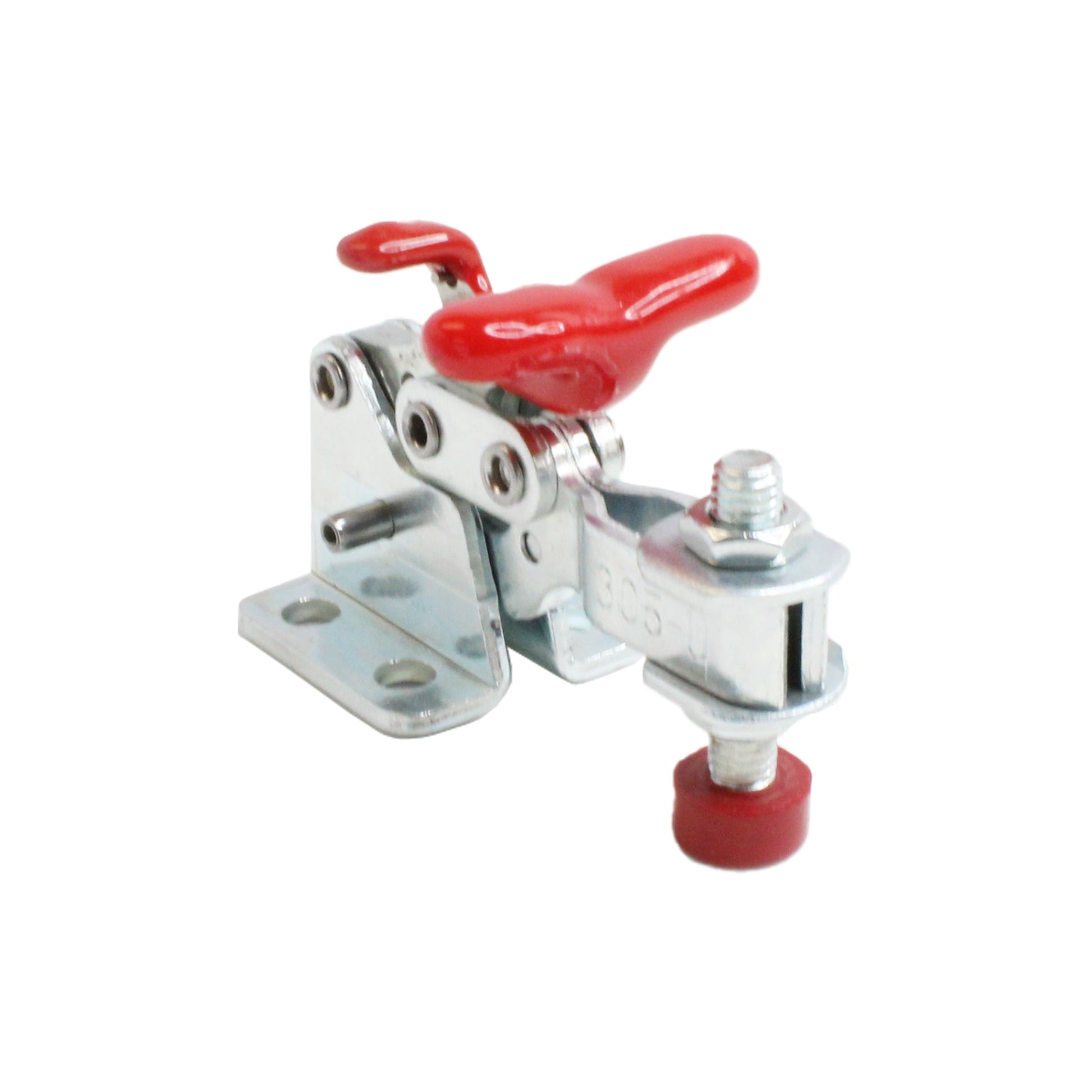

Destaco 305-UR | Horizontal Hold-Down Toggle Locking Clamp
Product Details
In Stock: 196
Couldn't load pickup availability
Description
305-UR Horizontal Hold-Down Toggle Locking Clamp
Model no.: 305-UR
Maximum Holding Capacity (N): 670
Maximum Holding Capacity (lbsf): 150
Clamp Arm Length (mm): 30.2
Clamp Arm Length (in): 1.190
Height Under Clamp Arm (mm): 12.2
Height Under Clamp Arm (in): 0.480
Clamp Bar Opening (+10°) (degrees): 90
Handle Opening (+10°): 170
Standard Material: Steel
Toggle Lock Plus: Yes
Accommodates Workpiece Variation: No
Base Mounting Style: Flange
Clamp Arm Style: U-Bar
Handle: Horizontal
Service Environment: Normal
Duty Cycle: 2
Product Type: Compact
Holding force: 650: N
Standard equipment: 305208-M
Weight (kg): 0.06 (0.13 lb)
Additional Features:
Up to 150 lb. (670 N) capacity
Supplied with neoprene spindle
Stainless steel models available
Application: Welding: Poor/Low, Assembly: Excellent/High, Checking Fixtures: Fair/Medium, Machining: Poor/Low, Wood-Working: Excellent/High, Closures: Excellent/High, Food Processing: Fair/Medium
Specifications
Handle :
HorizonalDuty Cycle :
2Weight (lb) :
0.13Product Type :
CompactProduct Series :
305/307/309Clamp Arm Style :
U-BarFlanged Washers :
12111DistributorGroup :
Workholding (Manual, Power and Hydraulic Clamps)Product Function :
ClampingSpindle Assembly :
305208-MToggle Lock Plus :
YesStandard Material :
SteelBase Mounting Style :
FlangeService Environment :
NormalApplication - Welding :
Poor/LowClamp Arm Length (in) :
1.19Application - Assembly :
Excellent/HighApplication - Closures :
Excellent/HighHandle Opening (+10°) :
170Application - Machining :
Poor/LowApplication - Wood-Working :
Excellent/HighHeight Under Clamp Arm (in) :
0.48Application - Food Processing :
Fair/MediumMaximum Holding Capacity (lbf) :
150Accomodates Workpiece Variation :
NoApplication - Checking Fixtures :
Fair/MediumClamp Bar Opening (+10°) (degrees) :
90Downloads
