Destaco 317-S | Vertical Hold-Down Toggle Locking Clamp
Product Details
In Stock: 18
Couldn't load pickup availability
Description

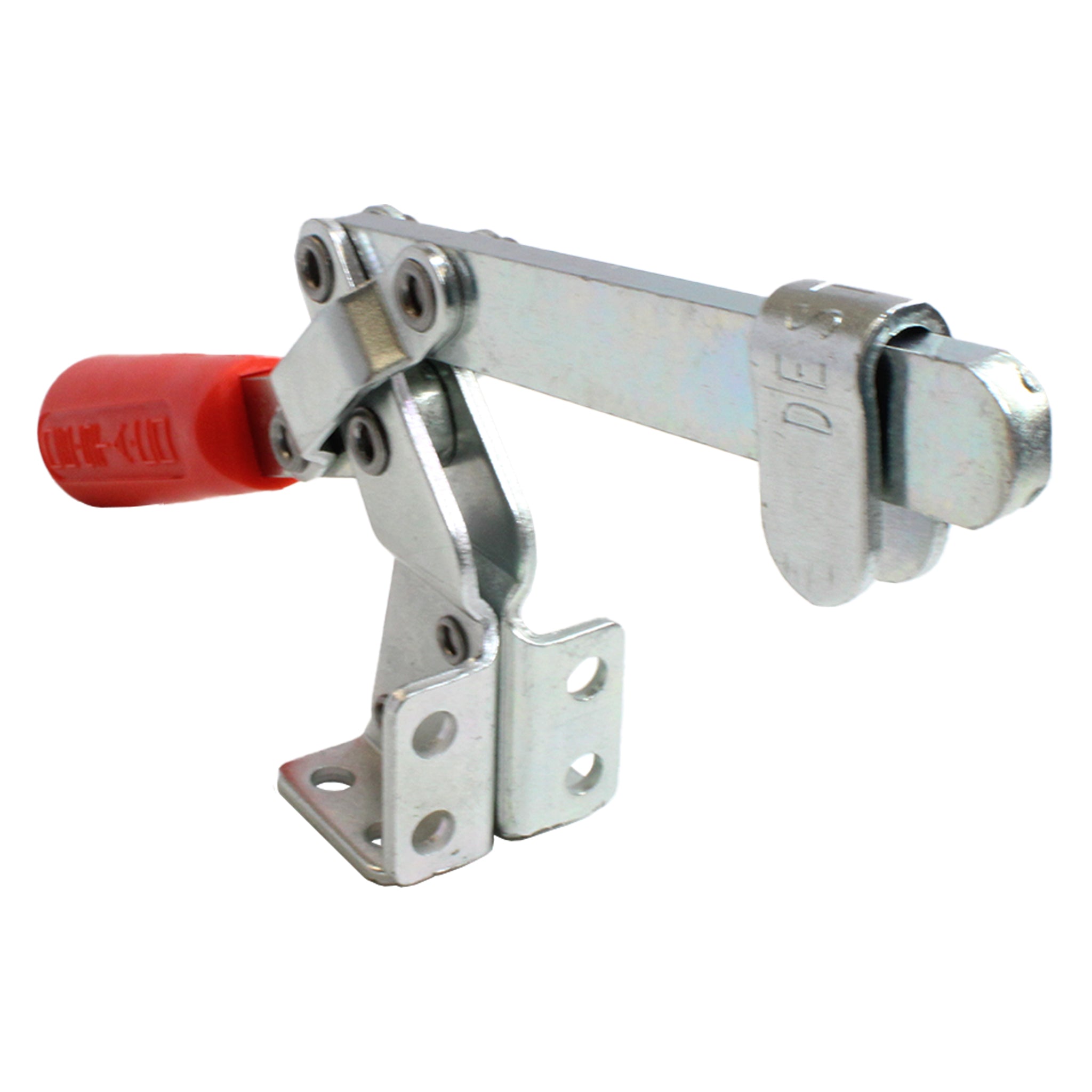

317-S Vertical Hold-Down Toggle Locking Clamp
Model No.: 317-S
Maximum Holding Capacity (N): 1,780
Maximum Holding Capacity (lbsf): 375
Clamp Arm Length (mm): 81.3
Clamp Arm Length (in): 3.200
Height Under Clamp Arm (mm): 68.1
Height Under Clamp Arm (in): 2.680
Clamp Bar Opening (+10°) (degrees): 185
Handle Opening (+10°): 60
Standard Material: Steel
Toggle Lock Plus: No
Accommodates Workpiece Variation: No
Base Mounting Style: Front Flange
Clamp Arm Style: Solid Bar
Handle: Vertical
Service Environment: Normal
Duty Cycle: 2
Product Type: Standard
EDP No.: 53171Â
Handle Moves: 60°
Bar Opens: 185°
Weight (kg): 0.34 (0.75 lb)
Additional Features:
Dual mounting surfaces
Large bar opening angle
Application: Welding: Poor/Low, Assembly: Excellent/High, Checking Fixtures: Excellent/High, Machining: Poor/Low, Wood-Working: Excellent/High, Closures: Excellent/High, Food Processing: Fair/Medium
Specifications
Handle :
VerticalDuty Cycle :
2Weight (lb) :
0.75Product Type :
StandardBolt Retainer :
207105PublishedDate :
1675372943000Product Series :
317Clamp Arm Style :
Solid BarDistributorGroup :
Workholding (Manual, Power and Hydraulic Clamps)Product Function :
ClampingToggle Lock Plus :
NoStandard Material :
SteelBase Mounting Style :
Front FlangeService Environment :
NormalApplication - Welding :
Poor/LowClamp Arm Length (in) :
3.2Application - Assembly :
Excellent/HighApplication - Closures :
Excellent/HighHandle Opening (+10°) :
60.0Application - Machining :
Poor/LowApplication - Wood-Working :
Excellent/HighHeight Under Clamp Arm (in) :
2.68Application - Food Processing :
Fair/MediumMaximum Holding Capacity (lbf) :
375.0Accomodates Workpiece Variation :
NoApplication - Checking Fixtures :
Excellent/HighClamp Bar Opening (+10°) (degrees) :
185.0Downloads
